Wie wählt man die erweiterten Schnittstellen eines robusten Tablets für den Einsatz im Fahrzeug entsprechend den unterschiedlichen Anforderungen aus?

{{{sourceTextContent.subTitle}}}

Erfahren Sie mehr über die Funktionen einiger gängiger erweiterter Schnittstellen

{{{sourceTextContent.description}}}

Robuste, fahrzeugmontierte Tablets mit erweiterten Schnittstellen werden in vielen Branchen eingesetzt, um die Arbeitseffizienz zu steigern und bestimmte Funktionen zu realisieren. Die Frage, wie sichergestellt werden kann, dass die Tablets über kompatible Schnittstellen zu den angeschlossenen Geräten verfügen und die spezifischen Anwendungsanforderungen praktisch erfüllen, ist zu einem Anliegen der Käufer geworden. In diesem Artikel werden einige gängige erweiterte Schnittstellen für fahrzeugmontierte robuste Tablets vorgestellt, damit Sie die Merkmale dieser Geräte besser verstehen und die idealste Lösung auswählen können.

- CANBus

Die CANBus-Schnittstelle ist eine Kommunikationsschnittstelle, die auf der Controller-Area-Network-Technologie basiert. Sie wird verwendet, um verschiedene elektronische Steuergeräte (ECU) in Kraftfahrzeugen zu verbinden und den Datenaustausch und die Kommunikation zwischen ihnen zu realisieren.

Über die CANBus-Schnittstelle kann das im Fahrzeug montierte Tablet mit dem CAN-Netzwerk des Fahrzeugs verbunden werden, um die Fahrzeugstatusinformationen (z. B. Fahrzeuggeschwindigkeit, Motordrehzahl, Drosselklappenstellung usw.) abzurufen und sie dem Fahrer in Echtzeit zur Verfügung zu stellen. Das im Fahrzeug eingebaute Tablet kann auch Steueranweisungen an das Fahrzeugsystem über die CANBus-Schnittstelle senden, um intelligente Steuerfunktionen wie automatisches Einparken und Fernsteuerung zu realisieren. Es ist zu beachten, dass vor dem Anschluss der CANBus-Schnittstellen die Kompatibilität zwischen der Schnittstelle und dem CAN-Netzwerk des Fahrzeugs sichergestellt werden muss, um Kommunikationsfehler oder Datenverluste zu vermeiden.

- J1939

Die J1939-Schnittstelle ist ein High-Level-Protokoll, das auf dem Controller Area Network basiert und in der seriellen Datenkommunikation zwischen elektronischen Steuergeräten (ECU) in schweren Fahrzeugen weit verbreitet ist. Dieses Protokoll bietet eine standardisierte Schnittstelle für die Netzwerkkommunikation von Schwerlastfahrzeugen, die für die Interoperabilität zwischen Steuergeräten verschiedener Hersteller hilfreich ist. Durch den Einsatz von Multiplexing-Technologie wird die standardisierte Hochgeschwindigkeits-Netzwerkverbindung auf Basis des CAN-Busses für jeden Sensor, Aktuator und Controller des Fahrzeugs bereitgestellt, so dass ein Hochgeschwindigkeits-Datenaustausch möglich ist. Unterstützung von benutzerdefinierten Parametern und Nachrichten, die für die Entwicklung und Anpassung an verschiedene spezifische Bedürfnisse bequem ist.

- OBD-II

OBD-II (On-Board-Diagnose II) ist die Standardschnittstelle der zweiten Generation des On-Board-Diagnosesystems, die es externen Geräten (z. B. Diagnoseinstrumenten) ermöglicht, auf standardisierte Weise mit dem Computersystem des Fahrzeugs zu kommunizieren, um den Betriebszustand und Fehlerinformationen des Fahrzeugs zu überwachen und zurückzumelden und wichtige Referenzinformationen für Fahrzeugbesitzer und Wartungspersonal bereitzustellen. Darüber hinaus kann die OBD-II-Schnittstelle auch dazu verwendet werden, den Leistungsstatus von Fahrzeugen zu bewerten, einschließlich Kraftstoffverbrauch, Emissionen usw., um den Eigentümern bei der Wartung ihrer Fahrzeuge zu helfen.

Bevor das OBD-II-Scan-Tool zur Diagnose des Fahrzeugzustands verwendet wird, muss sichergestellt werden, dass der Motor des Fahrzeugs nicht gestartet wird. Stecken Sie dann den Stecker des Scan-Tools in die OBD-II-Schnittstelle, die sich im unteren Teil der Fahrzeugkabine befindet, und starten Sie das Tool für den Diagnosebetrieb.

- Analoger Eingang

Analogeingangsschnittstelle bezieht sich auf eine Schnittstelle, die kontinuierlich wechselnde physikalische Größen empfangen und in verarbeitbare Signale umwandeln kann. Diese physikalischen Größen, einschließlich Temperatur, Druck und Durchfluss, werden in der Regel von entsprechenden Sensoren erfasst, von Wandlern in elektrische Signale umgewandelt und an den analogen Eingangsanschluss des Steuergeräts gesendet. Durch geeignete Abtast- und Quantisierungsverfahren kann die Analogeingangsschnittstelle kleine Signaländerungen genau erfassen und umwandeln, wodurch eine hohe Präzision erreicht wird.

Bei der Anwendung eines im Fahrzeug montierten Tablets kann die analoge Eingangsschnittstelle dazu verwendet werden, analoge Signale von Fahrzeugsensoren (wie Temperatursensor, Drucksensor usw.) zu empfangen, um eine Echtzeitüberwachung und Fehlerdiagnose des Fahrzeugstatus zu realisieren.

- RJ45

Die RJ45-Schnittstelle ist eine Schnittstelle für die Netzwerkkommunikation, die zum Anschluss von Computern, Switches, Routern, Modems und anderen Geräten an ein lokales Netzwerk (LAN) oder ein Weitverkehrsnetz (WAN) verwendet wird. Sie hat acht Stifte, von denen 1 und 2 für das Senden von Differenzsignalen und 3 und 6 für den Empfang von Differenzsignalen verwendet werden, um die Anti-Interferenzfähigkeit der Signalübertragung zu verbessern. Die Stifte 4, 5, 7 und 8 werden hauptsächlich für die Erdung und Abschirmung verwendet, um die Stabilität der Signalübertragung zu gewährleisten.

Über die RJ45-Schnittstelle kann das im Fahrzeug montierte Tablet Daten mit anderen Netzwerkgeräten (z. B. Routern, Switches usw.) mit hoher Geschwindigkeit und stabil übertragen und erfüllt so die Anforderungen an Netzwerkkommunikation und Multimedia-Unterhaltung.

- RS485

Die RS485-Schnittstelle ist eine serielle Halbduplex-Kommunikationsschnittstelle, die für die industrielle Automatisierung und Datenkommunikation verwendet wird. Es handelt sich um eine differentielle Signalübertragung, bei der Daten über ein Paar Signalleitungen (A und B) gesendet und empfangen werden. Sie hat eine starke Anti-Interferenz-Fähigkeit und kann elektromagnetischen Störungen, Rauschstörungen und Störsignalen in der Umgebung wirksam widerstehen. Die Übertragungsdistanz von RS485 kann ohne Repeater bis zu 1200 m betragen, was sie für Anwendungen, die eine Datenübertragung über große Entfernungen erfordern, hervorragend geeignet macht. Es können maximal 32 Geräte an einen RS485-Bus angeschlossen werden. Es können mehrere Geräte über denselben Bus kommunizieren, was für die zentrale Verwaltung und Steuerung praktisch ist. RS485 unterstützt Hochgeschwindigkeits-Datenübertragung, und die Rate kann normalerweise bis zu 10Mbps.

- RS422

Die RS422-Schnittstelle ist eine serielle Vollduplex-Kommunikationsschnittstelle, die das gleichzeitige Senden und Empfangen von Daten ermöglicht. Es werden zwei Signalleitungen (Y, Z) für die Übertragung und zwei Signalleitungen (A, B) für den Empfang verwendet. Dadurch können elektromagnetische Störungen und Erdschleifen wirksam verhindert und die Stabilität und Zuverlässigkeit der Datenübertragung erheblich verbessert werden. Die Übertragungsdistanz der RS422-Schnittstelle ist lang und kann bis zu 1200 Meter betragen, und es können bis zu 10 Geräte angeschlossen werden. Außerdem kann eine Hochgeschwindigkeitsdatenübertragung mit einer Übertragungsrate von 10 Mbps realisiert werden.

- RS232

Die RS232-Schnittstelle ist eine Standardschnittstelle für die serielle Kommunikation zwischen Geräten. Sie wird hauptsächlich für die Verbindung von Datenendgeräten (DEE) und Datenkommunikationsgeräten (DKE) verwendet, um die Kommunikation zu realisieren, und ist für ihre Einfachheit und breite Kompatibilität bekannt. Allerdings beträgt die maximale Übertragungsdistanz etwa 15 Meter, und die Übertragungsrate ist relativ niedrig. Die maximale Übertragungsrate beträgt normalerweise 20 Kbps.

Im Allgemeinen sind RS485, RS422 und RS232 alle serielle Kommunikationsschnittstellenstandards, aber ihre Eigenschaften und Anwendungsszenarien sind unterschiedlich. Kurz gesagt, die RS232-Schnittstelle eignet sich für Anwendungen, die keine schnelle Datenübertragung über große Entfernungen erfordern, und sie ist mit einigen alten Geräten und Systemen gut kompatibel. Wenn Daten in beide Richtungen gleichzeitig übertragen werden müssen und die Anzahl der angeschlossenen Geräte weniger als 10 beträgt, ist RS422 möglicherweise die bessere Wahl. Wenn mehr als 10 Geräte angeschlossen werden müssen oder eine schnellere Übertragungsrate erforderlich ist, kann RS485 die bessere Wahl sein.

- GPIO

GPIO ist eine Reihe von Pins, die im Eingangs- oder Ausgangsmodus konfiguriert werden können. Wenn sich der GPIO-Pin im Eingangsmodus befindet, kann er Signale von Sensoren empfangen (z. B. Temperatur, Luftfeuchtigkeit, Beleuchtung usw.) und diese Signale in digitale Signale für die Tablet-Verarbeitung umwandeln. Wenn sich der GPIO-Pin im Ausgabemodus befindet, kann er Steuersignale an Aktoren (wie Motoren und LED-Leuchten) senden, um eine präzise Steuerung zu erreichen. Die GPIO-Schnittstelle kann auch als physikalische Schnittstelle für andere Kommunikationsprotokolle (z. B. I2C, SPI usw.) verwendet werden, und komplexe Kommunikationsfunktionen können durch erweiterte Schaltungen realisiert werden.

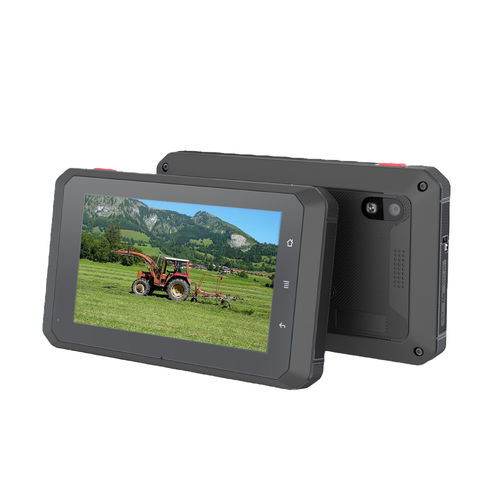

3Rtablet, ein Anbieter mit 18 Jahren Erfahrung in der Herstellung und Anpassung von fahrzeugmontierten Tablets, wurde von globalen Partnern für seine umfassenden kundenspezifischen Dienstleistungen und den technischen Support anerkannt. Ob in der Landwirtschaft, im Bergbau, im Flottenmanagement oder bei Gabelstaplern - unsere Produkte zeichnen sich durch hervorragende Leistung, Flexibilität und Haltbarkeit aus. Die oben erwähnten Erweiterungsschnittstellen (CANBus, RS232, etc.) sind in unseren Produkten anpassbar. Wenn Sie planen, Ihre Arbeitsabläufe zu optimieren und die Leistung durch die Kraft des Tablets zu verbessern, zögern Sie nicht, uns zu kontaktieren, um mehr über das Produkt und die Lösung zu erfahren!
